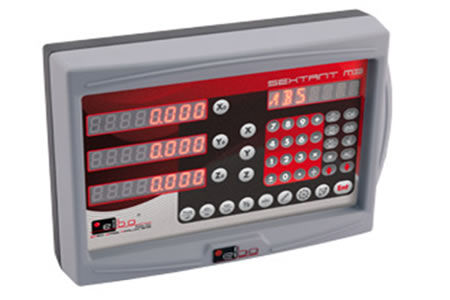

Sextant M2-M3-L2-L3
Progettato specificamente per la visualizzazione di Fresatrici ed Alesatrici a 2 assi.
Dispone, fra I'altro, delle seguenti funzioni: Memorizzazione 199 Origini, Conversione mm/pollici, Contatore assoluto/incrementale, Memoria tampone, Memorizzazione Zero riga, Compensazione errore lineare, Funzioni Avanzate (Flangie, Matrice di Fori, Tasche, Smussi) e Calcolatrice trigonometrica con trasferimento diretto del risultato sull'asse prescelto.
La risoluzione è settabile a 0,5-1-2-5-10 micron.
II robusto corpo in alluminio, completamente sigillato, evita qualsiasi intrusione ed assicura un'elevata protezione ai disurbi elettromagnetici.
SEXTANT M2 viene fornito, di serie, con un'ampia dotazione di accessori.
Risoluzione 0,5-1-2-5-10 micron.
Applicazione del visualizzatore SEXTANT M2
Il visualizzatore SEXTANT M2 può essere utilizzato sulle seguenti macchine utensili
Frese e alesatrici
Visualizzatore EVM 3/4
La versione più sofisticata della serie BETA, oltre alle classiche funzioni dei visualizzatori, permette di calcolare i fori di flange circolari, con inserirnento dei dati sia con coordinate polari che cartesiane, mantiene in memoria nove flange diverse, calcola centri di circonferenze e puo' memorizzare 600 coordinate di 3 assi.
E' quindi un sistema molto indicato per lavorazioni di pezzi in serie senza bisogno di controllare continuarnente i disegni, riducendo drasticarnente i tempi morti di lavorazione e limitando al minimo gli scarti di produzione.
Dimensioni del visualizzatore:
l. 305 mm, h. 235 mm, p. 170 mm.
Disponibile la versione con tastiera antisfondamento in acciaio inox.
Risoluzione 1-5-10 micron
Applicazione del visualizzatore Visualizzatore EVM 3/4
Il visualizzatore SEXTANT M2 può essere utilizzato sulle seguenti macchine utensili
Frese e alesatrici
Visualizzatore SERIND MEMORY/BASE
ANILAM WIZARD 411
Il Visualizzatore Wizard 411 rappresenta un punto di
svolta nel mercato dei visualizzatori di quota per la
visualizzazione a basso costo di fresatrici, alesatrici e
torni sino a 3 assi.
Il Wizard 411 sostituisce infatti ALLO STESSO
PREZZO il modello Wizard 311, sistema offerto in
precedenza dall'Anilam come soluzione base e dotato
di tradizionali display a led.
L’apparecchiatura è realizzata con una robusta
struttura metallica in pressofusione, ed è equipaggiata
con il DISPLAY GRAFICO LCD A CRISTALLI
LIQUIDI già utilizzato con successo sul modello di
fascia alta Wizard 1000.
Tale soluzione consente la visione ottimale delle
posizioni degli assi, e permette la realizzazione
grafica di numerose funzioni, per le quali è sempre
disponibile un menù di aiuto in linea che facilita
sensibilmente l’uso dell’apparecchiatura.
Il Wizard 411 è impostabile per applicazioni di
fresatura, tornitura o generiche tramite semplici
menù di configurazione.
Le quote impostate sono automaticamente
visualizzate come “distanza mancante” e sul display
compare un cursore grafico che segnala
dinamicamente la posizione mancante allo zero.
Inoltre sul display sono sempre rappresentati i valori
di utensile, origine, avanzamento, e tempo pezzo.
Visualizzatore Genius Vis 4M
Visualizzatore di quote Elbo per macchine utensili fino a quattro assi.
Dispone delle seguenti funzioni:
risoluzione variabile ed impostabile (1, 5, 10 micron)
99 origini di lavoro
99 utensili
conversione mm/pollici, visualizzazione assoluto ed incrementale
compensazione errore lineare
compensazione errore non lineare fino a 200 punti per ciascun asse
possibilità visualizzazione in gradi per il quarto asse
funzioni avanzate, fori su flangia e su arco, fori su linea e su griglia
misura angolo
raggio/diametro
scala
centratura del pezzo
sommatoria assi configurabile
centratura flangia
possibilità di uscita seriale
semplice aggiornamento per le future versioni del software
Robusto corpo in alluminio, completamente sigillato, evita qualsiasi intrusione ed assicura un'elevata protezione ai disturbi elettromagnetici
Applicazione del visualizzatore Genius VIS 4M
Il visualizzatore Genius VIS 4M può essere utilizzato sulle seguenti macchine utensili
Frese e alesatrici
